EZG 渣浆泵

  • 材质:高铬耐磨合金
  • 寿命:普通产品1.5-2.5倍
  • 能耗:高效,低能耗
  • 交货:7个工作日-30个工作日不等
  • 可替代产品系列:选矿、冶金、洗煤、电厂等行业用泵
  • 在线快捷咨询
  • 电话咨询:0311-86480968
  • 产品描述及应用:

    为了满足选矿、火电厂、冶金、煤炭等行业高速发展的需要,完善渣浆泵高扬程工况需求,在总结国内外经验及用户反馈的使用综合信息基础上,我公司利用现代的先进技术和科研成果,开发了新一代的高效率、大流量、高扬程且可多级串联的EZG(P)系列渣浆泵。EZG(P)系列渣浆泵最大特点是就是高效率和高扬程,因此也称高效高扬程渣浆泵。



    适用于选矿、火电厂、冶金、洗煤、建材、化工等工业部门输送高扬程磨蚀性或有一定腐蚀性渣浆。

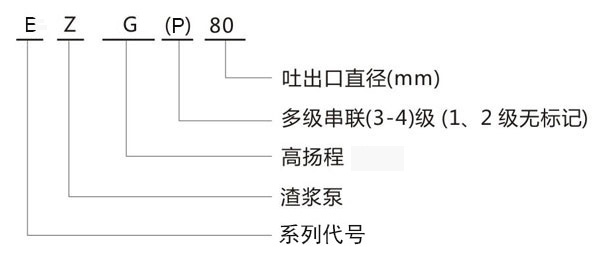

    EZG(P)系列渣浆泵型号说明:

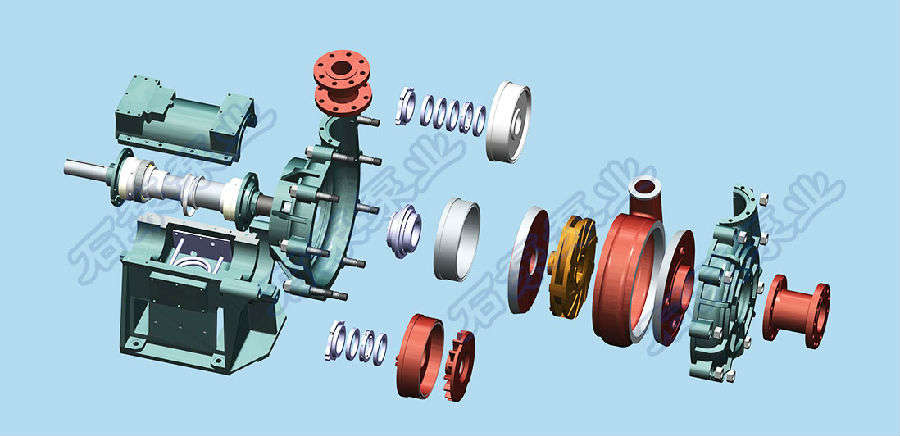

    3D结构图:



    EZG(P)系列渣浆泵结构特点:


    ◎     该系列泵为卧式、单级、单吸、悬臂、双泵壳离心式渣浆泵。
    ◎     采用现代CAM设计方法,水力性能优良、效率高和磨损率低。
    ◎     采用付叶轮加填料组合式密封和机械密封,确保浆体无泄漏。
    ◎     流道宽畅,抗堵性能好,汽蚀性能优越
    ◎     可靠性设计,保证了整机平均无故障工作时间(MTBF)大幅度提高。
    ◎     采用稀油润湿、公制轴承,合理设置润滑和冷却系统,保证轴承在低温状态下运行。
    ◎     过流部件采用特殊材质,耐磨耐腐蚀性能好。
    ◎     在允许的压力范围内可以多级串联使用,其允许最大工作压力为3.6Mpa。
    ◎     ZGB(P)系列渣浆泵传动方式以直联为主,通过切割叶轮外径来调整泵的流量扬程。
    ◎     该泵具有规格型号少,方便选型等优点。
    ◎     具有结构合理、效率高、运行可靠、维修方便。



    密封形式:EZG(P)系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。


    (1)副叶轮动力密封加填料密封:副叶轮密封利用叶轮与串联的副叶轮产生的压力密封,填料或唇口密封圈作为停车密封。在泵进口压力值不大于泵出口压力值10%时的单级泵或多级泵串联的第一级泵,可以采用这种密封形式。它可以在没有轴封水的情况下运行,不稀释矿浆、密封效果好等特点。但将增加功率消耗(一般需增加轴功率的5%左右)。填料密封是常见的一种轴封形式,适用于各种工况条件,可匹配聚四氟乙烯填料、石墨填料等特殊材质,可用于腐蚀性或高温条件下。具有结构简单、维修方便等优点。


    (2)机械密封:密封效果好。集装式结构使安装与更换更方便,不同的结构形式适应不同的工况条件。磨擦副材料采用高硬度陶瓷及合金材料,机械密封和密封箱设计与配合符合介质流动状态,因而具有较高的抗磨性和抗震性,在各种恶劣的工况下均能保证客户满意。





    性能参数表:

       型号

    轴功率P(Kw)

    清水性能

    叶轮

    直径D(mm)

    重量Wt.(kg)

    流量Q(I/s)

    扬程H(m)

    转速n(r/min)

    最高效率η%

    汽蚀余量NPSH(m)

    EZG(P)65

    28.8-19.9

    31.7-15.8

    58-61

    1480

    62.5-47.4

    4.5-3.0

    390

    1850

    8.37-5.8

    21.0-10.5

    25.4-26.7

    980

    62.5-47.4

    2.0-1.3

    EZG(P)80

    73.7-52.2

    56.7-28.3

    87.5-91.6

    980

    66.1-48.7

    5.2-2.7

    485

    2500

    21.4-15.2

    37.5-18.8

    38.4-40.2

    740

    66.1-48.7

    2.3-1.2

    56.8-40.4

    52.0-26.0

    73.7-77.1

    980

    66.1-48.7

    4.4-2.3

    445

    16.5-11.7

    34.4-17.2

    32.3-33.8

    740

    66.1-48.7

    1.9-1.0

    41.3-29.2

    46.8-23.3

    59.5-62.3

    980

    66.1-48.7

    3.5-1.8

    400

    12.0-8.4

    31.0-15.4

    26.1-27.3

    740

    66.1-48.7

    1.5-0.8

    EZG(P)100

    124.9-91.4

    116.7-58.3

    85.1-91.8

    1480

    77.9-57.4

    6.0-2.6

    500

    3000

    36.3-26.6

    77.3-38.6

    37.3-40.3

    980

    77.9-57.4

    2.7-1.2

    91.0-66.7

    105-52.5

    68.9-78.4

    1480

    77.9-57.4

    4.9-2.1

    450

    26.4-19.4

    69.5-34.8

    30.2-32.6

    980

    77.9-57.4

    2.1-1.1

    64.0-46.9

    93.4-46.7

    54.5-58.8

    1480

    77.9-57.4

    3.8-1.7

    400

    18.6-13.6

    61.8-30.9

    23.9-25.8

    980

    77.9-57.4

    1.7-0.8

    EZG(P)150

    215.0-165.5

    200-100

    85.2-90.0

    980

    77.7-53.3

    3.8-2.7

    740

    3450

    92.7-71.3

    151.2-75.6

    48.6-51.3

    740

    77.7-53.3

    2.2-1.5

    168.0-129.3

    182.4-91.2

    73.0-77.1

    980

    77.7-53.3

    3.3-2.3

    685

    74.2-56.8

    140.0-70.2

    41.6-44.0

    740

    77.7-53.3

    1.9-1.3

    131.9-101.5

    169.2-84.6

    61.8-65.2

    980

    77.7-53.3

    2.8-1.1

    630

    57.6-44.3

    129.6-64.8

    35.2-37.2

    740

    77.7-53.3

    1.6-0.6

    EZG(P)200

    342.9-219.1

    300.0-150.0

    89.0-94.2

    980

    76.3-63.2

    6.7-2.7

    740

    4000

    147.5-97.3

    226.5-113.3

    50.7-53.7

    740

    76.3-63.2

    3.8-1.5

    290.2-185.8

    283.8-141.9

    79.6-84.3

    980

    76.3-63.2

    6.0-2.4

    700

    125.0-80.0

    214.3-107.1

    45.4-48.1

    740

    76.3-63.2

    3.4-1.4

    222.0-141.8

    259.5-129.7

    66.6-70.5

    980

    76.3-63.2

    5.0-2.0

    640

    95.6-61.0

    195.9-97.9

    38.0-40.2

    740

    76.3-63.2

    2.9-1.1

    EZG(P)250

    421.2-275.6

    400.0-200.0

    84.0-90.1

    980

    78.2-63.2

    7.3-3.3

    740

    4500

    181.4-118.7

    302.0-151.0

    47.9-51.4

    740

    78.2-63.2

    4.2-1.9

    356.7-233.2

    378.4-189.2

    75.2-80.6

    980

    78.2-63.2

    7.1-3.0

    700

    153.7-100.5

    285.7-142.9

    42.9-46.0

    740

    78.2-63.2

    4.0-1.7

    278.8-137.9

    348.6-131.6

    63.8-68.5

    980

    78.2-63.2

    5.5-2.5

    645

    120.1-59.4

    263.2-99.4

    36.4-39.1

    740

    78.2-63.2

    3.1-1.4

    EZG(P)300

    542.8-357.6

    533.3-266.7

    84.3-93.4

    980

    81.2-68.3

    6.9-3.5

    760

    5500

    233.9-154.0

    402.7-201.3

    48.1-53.3

    740

    81.2-68.3

    3.9-2.0

    429.4-282.9

    493.3-246.7

    72.1-79.9

    980

    81.2-68.3

    5.9-3.0

    703

    184.8-116.4

    372.5-177.9

    41.1-45.6

    740

    81.2-68.3

    3.4-1.7

    333.3-219.7

    453.3-226.7

    60.9-67.5

    980

    81.2-68.3

    5.0-2.5

    646

    143.4-94.6

    342.3-171.2

    34.5-38.5

    740

    81.2-68.3

    2.9-1.4

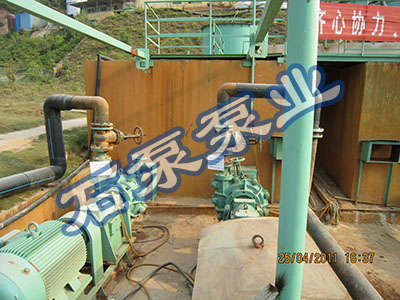

    案例现场:

    紫金矿业 紫金山金选厂 65ZGB渣浆泵



    EZG渣浆泵最大特点是高扬程、高效率;由于其做工较厚,耐磨件使用寿命也比较长。正因为这些优势特点,EZG系列渣浆泵比普通渣浆泵价格也要高些。具体选用要看客户具体工况要求。上图为我公司在产品在紫金矿业集团的某个工况现场。
